電接點壓力表用途

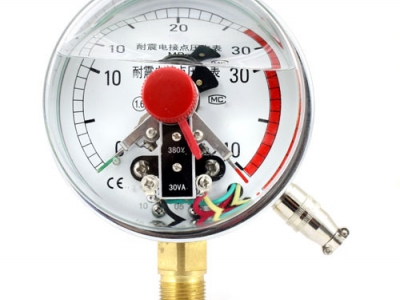

YX、YXC-60.100. 150電接點壓力表、磁助式電接點壓力表,由普通壓力表和接觸裝置兩個獨立部分組成。工作穩定可靠,廣泛用于測量對銅、鋼及其合金無腐蝕作用的液體、氣體等介質的壓力和發出電信號,用于自動控制系統,接通控制電路,達到自動控制的報警得目的。
在電接點壓力表裝置的電接觸信號針上,裝有可調節的長久磁鋼,可以增加接點吸力,加快接觸動作,從而使觸點接觸可靠,消除電弧,能有效的避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以電接點壓力表具有動作可靠、使用壽命長、觸點開關功率較大等優點。
電接點壓力表性能和作用原理
電接點壓力表的作用原理是測量系統的彈簧管在被測介質的壓力下,迫使彈簧管之末端產生相應的彈性變形一--位移,借助拉桿經齒輪傳動機構的傳動并予放大,由固定于齒輪軸上的指針(連同觸頭)將被測值在度盤上指出來。與此同時,當其與給定針上的觸頭(下限或上限)相接觸(或斷開)的瞬時,通過電路系統中的繼電器及接觸器的作用(將電源接通或切斷),使得控制機構作出相應的動作(工作與否),并可發出電信號,以達到白動控制和報警的目的。
電接點壓力表技術指標
精度等級:接通1.6%F·S斷開4%F·S
設定點偏差:±0.5~4%
切換差:±1~3.5%
控制方式:上限、下限
觸頭功率:10VA .30VA
***高工作電壓:DC220V或AC380V
環境溫度: -40~ 70℃
名 稱 |
型 號 |
公稱直徑 |
接頭螺紋 |
精度等級 |
測量范圍(Mpa) |
|
電接點壓力表 |
YX-60 |
Φ60 |
M14*1.5 |
2.5 |
0~0.1~100 ; |
|
YX-100 YZX-100 |
Φ100 |
M20*1.5 |
1.6 |
||
|
YX-150 YZX-150 |
Φ150 |
電接點壓力表產品選型

電接點壓力表安裝與使用
1. 電接點壓力表應安裝在周圍環境溫度為-40~70℃相對濕度不大于80 %的環境下使用。
2.使用前應先檢查接點的工作情況是否正常,接點力是否超過額定值,接線是否正確(見附圖)。
3. 電接點壓力表安裝位置與測量點間的距離應不超過10M,否則因沿程壓力損失而影響儀表讀數準確性。
4.儀表應垂直安裝,當安裝處遠離測量點時,應力求與測量點保持水平。

注:工作電壓推薦36V以下,但不宜小于12V,以免引起觸頭接觸時不可靠。
