一、產品概述

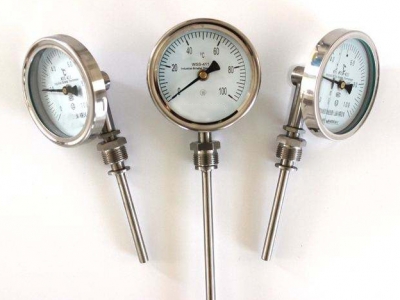

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃~+600℃范圍內液體、蒸汽和氣體介質溫度,雙金屬溫度計結構形式分:徑向、軸向、萬向圖1所示,不同的結構安裝是不一樣的。
二、主要特點
現場顯示溫度,直觀方便;安全可靠,使用壽命長;多種結構形式,可滿足不同要求。
三、工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時,帶動指針旋轉,工作儀表便顯示出所應的溫度值。
四、技術參數
1、標度盤公稱直徑:60mm,100mm,150mm
2、精度等級:1.0,1.5
3、熱響應時間:≤40S
4、防護等級:IP55
5、角度調整誤差:角度調整誤差應不超過其量程的1.0%
6、回差:雙金屬溫度計回差應不大于基本誤差限的******值
7、重復性:雙金屬溫度計重復性極限范圍應不大于基本誤差限******值的1/2
五、測溫范圍
| 測量范圍℃ | 適用范圍 | |
| 工業、商業 | 實驗室、小型 | |
| -80~+40 | √ | √ |
| -40~+80 | √ | √ |
| 0~50 | √ | √ |
| 0~100 | √ | √ |
| 0~200 | √ | √ |
| 0~300 | √ | √ |
| 0~400 | √ | √ |
| 0~500 | √ | √ |
| 0~600 | √ | √ |
六、外形尺寸
| 形式 | A | B | C | E | L | d |
| 軸向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 |
Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 徑向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 105 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 萬向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
七、選型編碼
| 系列號 | WSS | 雙金屬溫度計 | |||||||||
| 表盤公稱直徑 | -3 | Φ60 | |||||||||
| -4 | Φ100 | ||||||||||
| -5 | Φ150 | ||||||||||
| 表盤形式 | 0 | 軸向(直型) | |||||||||
| 1 | 徑向(角型) | ||||||||||
| 2 | 135°向(鈍角型) | ||||||||||
| 8 | 萬向(可調角型) | ||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||
| 1 | 可動外螺紋 | ||||||||||
| 2 | 可動內螺紋 | ||||||||||
| 3 | 固定螺紋 | ||||||||||
| 4 | 固定法蘭 | ||||||||||
| 5 | 卡套螺紋 | ||||||||||
| 6 | 卡套法蘭 | ||||||||||
| 保護形式 | - | 普通型 | |||||||||
| W | 防護型 | ||||||||||
| F | 防腐型 | ||||||||||
八、型號及規格
軸向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-300 | -40~+80 -80~+40 0~50 0~100 0~150 0~200 0~300 0~400 0~500 0 ~ 600 |
1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
Φ60 | 75 100 150 200 300 400 500 750 1000 |
無固定裝置 |
| WSS-400 | Φ100 | |||||
| WSS-500 | Φ150 | |||||
| WSS-301 | Φ60 | 可動外螺紋 | ||||
| WSS-401 | Φ100 | |||||
| WSS-501 | Φ150 | |||||
| WSS-302 | Φ60 | 可動內螺紋 | ||||
| WSS-402 | Φ100 | |||||
| WSS-502 | Φ150 | |||||
| WSS-303 | Φ60 | 固定螺紋 | ||||
| WSS-403 | Φ100 | |||||
| WSS-503 | Φ150 | |||||
| WSS-304 | Φ60 | 固定法蘭 | ||||
| WSS-404 | Φ100 | |||||
| WSS-504 | Φ150 | |||||
| WSS-305 | Φ60 | 卡套螺紋 | ||||
| WSS-405 | Φ100 | |||||
| WSS-505 | Φ150 | |||||
| WSS-306 | Φ60 | |||||
| WSS-406 | Φ100 | 卡套法蘭 | ||||
| WSS-506 | Φ150 | |||||
徑向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-310 | -40~+80 0~50 0~100 0~150 0~200 0~300 0~400 0~500 0 ~ 600 |
1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
Φ60 | 75 100 150 200 300 400 500 750 1000 |
無固定裝置 |
| WSS-410 | Φ100 | |||||
| WSS-510 | Φ150 | |||||
| WSS-311 | Φ60 | 可動外螺紋 | ||||
| WSS-411 | Φ100 | |||||
| WSS-511 | Φ150 | |||||
| WSS-312 | Φ60 | 可動內螺紋 | ||||
| WSS-412 | Φ100 | |||||
| WSS-512 | Φ150 | |||||
| WSS-313 | Φ60 | 固定螺紋 | ||||
| WSS-413 | Φ100 | |||||
| WSS-513 | Φ150 | |||||
| WSS-314 | Φ60 | 固定法蘭 | ||||
| WSS-414 | Φ100 | |||||
| WSS-514 | Φ150 | |||||
| WSS-315 | Φ60 | 卡套螺紋 | ||||
| WSS-415 | Φ100 | |||||
| WSS-515 | Φ150 | |||||
| WSS-316 | Φ60 | |||||
| WSS-416 | Φ100 | 卡套法蘭 | ||||
| WSS-516 | Φ150 | |||||
萬向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-480 | -40~+80 -80~+40 0~50 0~100 0~150 0~200 0~300 0~400 0~500 0 ~ 600 |
1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
Φ100 | 75 100 150 200 300 400 500 750 1000 |
無固定裝置 |
| WSS-580 | Φ150 | |||||
| WSS-481 | Φ100 | 可動外螺紋 | ||||
| WSS-581 | Φ150 | |||||
| WSS-482 | Φ100 | 可動內螺紋 | ||||
| WSS-582 | Φ150 | |||||
| WSS-483 | Φ100 | 固定螺紋 | ||||
| WSS-583 | Φ150 | |||||
| WSS-484 | Φ100 | 固定法蘭 | ||||
| WSS-584 | Φ150 | |||||
| WSS-485 | Φ100 | 卡套螺紋 | ||||
| WSS-585 | Φ150 | |||||
| WSS-486 | Φ100 | 卡套法蘭 | ||||
| WSS-586 | Φ150 | |||||
135°向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-420 | 0~50 0~100 0~150 0~200 0~300 0~400 0~500 0 ~ 600 |
1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
Φ100 | 75 100 150 200 300 400 500 750 1000 |
無固定裝置 |
| WSS-520 | Φ150 | |||||
| WSS-421 | Φ100 | 可動外螺紋 | ||||
| WSS-521 | Φ150 | |||||
| WSS-422 | Φ100 | 可動內螺紋 | ||||
| WSS-522 | Φ150 | |||||
| WSS-423 | Φ100 | 固定螺紋 | ||||
| WSS-523 | Φ150 | |||||
| WSS-424 | Φ100 | 固定法蘭 | ||||
| WSS-524 | Φ150 | |||||
| WSS-425 | Φ100 | 卡套螺紋 | ||||
| WSS-525 | Φ150 | |||||
| WSS-426 | Φ100 | 卡套法蘭 | ||||
| WSS-526 | Φ150 | |||||
備注:
選型須知:請?zhí)峁┬吞枴⒈肀P直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例:萬向型雙金屬溫度計,表盤直徑Φ100,測溫范圍0~400℃,1.5級,活動外螺紋M27×2,長度450mm WSS-481, 0~400℃,L=450, M27×2,1.5級
