1.  產品名稱：

2.

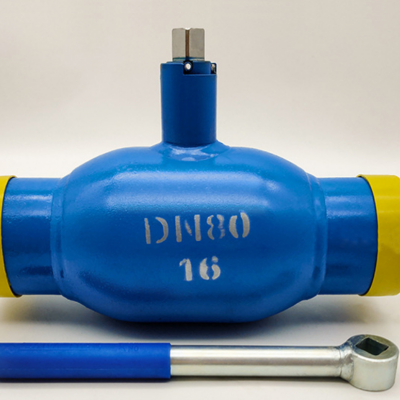

全焊接球閥

所屬分類：

球閥系列

產品簡介：

Q361F型PN1.6-PN2.5全焊接球閥在各個領域使用都非常廣泛，其優越的品質和gaoxingneng的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

【產品特點】

1.全焊接球閥，buhui有外部泄漏等現象。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工jing度高。

2.由于閥體材料跟管道材質一樣，buhui出現應力不均，也buhui由于地震及車輛經過地面時而產生變形，管道耐老化。

3.密封環本體采用含量百分之25Carbon(碳素)的RPTFE材質，保障完全無泄漏

【技術要求】

1、設計與制造按API 6D的規定。

2、閥門的檢查和試驗按API 598的規定。

3、閥門的結構長度按GB/T12224-2005的規定。

4、連接尺寸按GB/T12224-2005的規定。

5、壓力-溫度基準按ASME B16.34的規定。

6、閥門標記按GB/T12220的規定。

7、閥門抗硫按NACE MR 0175的規定。

2. 產品名稱：

雙放散燃?xì)鈱Ｓ们蜷y

所屬分類：

球閥系列

產品簡介：

Q361F型PN1.6-PN2.5全焊接球閥在各個領域使用都非常廣泛，其優越的品質和gaoxingneng的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

【產品特點】

1.全焊接球閥，buhui有外部泄漏等現象。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工jing度高。

2.由于閥體材料跟管道材質一樣，buhui出現應力不均，也buhui由于地震及車輛經過地面時而產生變形，管道耐老化。

3.密封環本體采用含量百分之25Carbon(碳素)的RPTFE材質，保障完全無泄漏

【技術要求】

1、設計與制造按API 6D的規定。

2、閥門的檢查和試驗按API 598的規定。

3、閥門的結構長度按GB/T12224-2005的規定。

4、連接尺寸按GB/T12224-2005的規定。

5、壓力-溫度基準按ASME B16.34的規定。

6、閥門標記按GB/T12220的規定。

7、閥門抗硫按NACE MR 0175的規定。

3. 產品名稱：

電動燃?xì)馇蜷y

所屬分類：

球閥系列

產品簡介：

Q961F型PN1.6-PN2.5電動全焊接球閥在各個領域使用都非常廣泛，其優越的品質和gaoxingneng的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)狻⒊鞘泄?、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

【產品特點】

1.全焊接球閥，buhui有外部泄漏等現象。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工jing度高。

2.由于閥體材料跟管道材質一樣，buhui出現應力不均，也buhui由于地震及車輛經過地面時而產生變形，管道耐老化。

3.密封環本體采用含量百分之25Carbon(碳素)的RPTFE材質，保障完全無泄漏



【技術要求】

1、設計與制造按API 6D的規定。

2、閥門的檢查和試驗按API 598的規定。

3、閥門的結構長度按GB/T12224-2005的規定。

4、連接尺寸按GB/T12224-2005的規定。

5、壓力-溫度基準按ASME B16.34的規定。

6、閥門標記按GB/T12220的規定。

7、閥門抗硫按NACE MR 0175的規定。

4. 產品名稱：

電動三通球閥

所屬分類：

球閥系列

產品簡介：

Q945F 型 PN16~PN40 電動T形三通球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

【產品特點】

1、三通球閥在結構上采用yitihua結構，4面閥座的密封型式，法蘭聯接少，kekao性高，設計實現了輕量化。

2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。

3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。



【性能參數】

型號		Q945F-16C	Q945F-25C	Q945F-40C	Q945F-16P	Q945F-25P	Q945F-40P
工作壓力（℃）		1.6	2.5	4	1.6	2.5	4
適用溫度（℃）		≤150
適用介質		水、蒸汽、油品等			弱腐蝕性介質
材料	閥體	碳素鋼鑄件			鉻鎳鈦不銹鋼鑄件
	球體、閥桿	2Cr13			鉻鎳鈦不銹鋼
	密封圈	增強聚四氟乙烯
	填料	聚四氟乙烯

5. 產品名稱：

高溫鍛鋼球閥

所屬分類：

球閥系列

產品簡介：

Q347Y型PN16~PN64 固定球閥用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、tianran氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中，球閥的流動阻力小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝



【性能參數】

工作壓力（MPa）		1.6~25.0
適用溫度（℃）		≤350℃
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

6. 產品名稱：

高壓鍛鋼球閥

所屬分類：

球閥系列

產品簡介：

Q347F型PN16~PN64 固定球閥用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、tianran氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中，球閥的流動阻力zui小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝



【性能參數】

工作壓力（MPa）		1.6~25.0
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

7. 產品名稱：

鍛鋼法蘭球閥

所屬分類：

球閥系列

產品簡介：

Q347F型PN16~PN64 鍛鋼固定球閥用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、tianran氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中，球閥的流動阻力zui小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝



【性能參數】

工作壓力（MPa）		1.6~25.0
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

8. 產品名稱：

燃?xì)鈱Ｓ们蜷y

所屬分類：

球閥系列

產品簡介：

1、雙阻塞與排放功能：固定球閥采用彈簧預緊浮動閥座，無論閥門處于全開或全關狀態時，上下游側的閥座使流體阻斷，閥體中腔滯留物通過排放閥排泄。

【產品概述】

1、雙阻塞與排放功能：固定球閥采用彈簧預緊浮動閥座，無論閥門處于全開或全關狀態時，上下游側的閥座使流體阻斷，閥體中腔滯留物通過排放閥排泄。

2、自動泄壓功能：閥門體腔停留介質溫度升高而引起異常升壓時，不需通過anquan閥，而僅靠閥座功能jiu可自動泄壓，這對保證閥門在輸送液體介質時的anquan性非常重要。

3、防火anquan結構：閥門都具備防火anquan功能，其設計、制造均遵循 API 607 和 API 6FA 規范要求。

【產品范圍】

固定球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，適用溫度：-196～350℃，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于輸送水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。固定球閥的驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。固定式球閥一般采用法蘭連接，也可采用對焊連接。

【tianran氣原理作用】

 動復     tianran氣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

      浮動球閥采用特殊設計的雙斜面彈性密封圈，youxiao的降低了球體與密封圈之間的摩擦力，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確保kekao密封。當介質壓力較大時，密封圈與球鐵接觸面積也相應zengda。故密封圈能承受較大的介質推力而buhui損壞，確保kekao密封。

【設計特色】

1、操作省力：球體由上下軸承支撐，減少摩擦，xiaochu了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。

2、密封性能kekao：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。

3、防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。

4、自動泄壓功能：當閥門中腔停滯的介質壓力異常升高chao過彈簧的預]力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復

5、排泄管路：閥體上下均設置排泄孔，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。

【性能參數】

工作壓力（MPa）		1.6~25.0
適用溫度（℃）		≤180
適用介質		tianran氣、液化氣
材料	閥體、閥蓋	碳素鋼鑄鋼
	球體、閥桿	/鉻鎳鉬系不銹鋼
	密封圈	聚四氟乙烯
	填料	聚四氟乙烯

9. 產品名稱：

固定式球閥

所屬分類：

球閥系列

產品簡介：

Q347F型PN16~PN64 固定球閥用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、tianran氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中，球閥的流動阻力zui小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝



【性能參數】

型號		Q347F-16C	Q347F-16P
		Q347F-25C	Q347F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

10. 產品名稱：

浮動式渦輪球閥

所屬分類：

球閥系列

產品簡介：

Q341F型PN16~PN64 固定球閥用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、tianran氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中，球閥的流動阻力zui小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

【性能參數】

型號		Q341F-16C	Q341F-16P
		Q341F-25C	Q341F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

11.產品名稱：

手動偏心半球閥

所屬分類：

球閥系列

產品簡介：

手動偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，xiaochu了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮校y座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

【產品特點】

1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，youxiao地切除結垢障礙，實現kekao密封。它對兩相混流易結垢固體析出的混流輸送特別youxiao

2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求

3、密封嚴密、輸送有害氣體可達零泄露

4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能kekao密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端.



【性能參數】

材料性能	材料代號
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2	ZG7Cr18Ni9T
			（CF8M）	（CF3）	（CF3M）	（F347）
適用介質	水、油品、蒸汽	硝酸類	醋酸類	強氧化介質	尿素等腐蝕介質	硝酸類
測試范圍Mpa
項目	公稱壓力	殼體壓力試驗	密封測試	上密封測試	低壓密封測試	探傷測試
試驗介質		水 Mpa	水 Mpa	水 Mpa	氣 Mpa	GB/T6440-1992
時間	（S）	120	60	60	0.5~0.6
壓力測試	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

12. 產品名稱：

軟密封浮動球閥

所屬分類：

球閥系列

產品簡介：

Q41F 型 PN16~PN64 法蘭球閥用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、tianran氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中，球閥的流動阻力zui小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝



【性能參數】

型號		Q41F-16C	Q41F-16P
		Q41F-25C	Q41F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

13. 產品名稱：

14. 產品名稱：

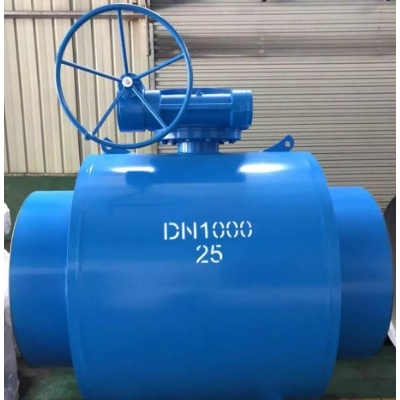

渦輪焊接球閥

所屬分類：

球閥系列

產品簡介：

Q361F型PN1.6-PN2.5全焊接球閥在各個領域使用都非常廣泛，其優越的品質和gaoxingneng的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

【產品特點】

1.全焊接球閥，buhui有外部泄漏等現象。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工jing度高。

2.由于閥體材料跟管道材質一樣，buhui出現應力不均，也buhui由于地震及車輛經過地面時而產生變形，管道耐老化。

3.密封環本體采用含量百分之25Carbon(碳素)的RPTFE材質，保障完全無泄漏

【技術要求】

1、設計與制造按API 6D的規定。

2、閥門的檢查和試驗按API 598的規定。

3、閥門的結構長度按GB/T12224-2005的規定。

4、連接尺寸按GB/T12224-2005的規定。

5、壓力-溫度基準按ASME B16.34的規定。

6、閥門標記按GB/T12220的規定。

7、閥門抗硫按NACE MR 0175的規定。

15. 產品名稱：

低溫氣動球閥

所屬分類：

球閥系列

產品簡介：

Q641F、Q641Y 型 PN16~PN64 氣動球閥：氣動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q641F）、金屬堆焊鈷基（Q641Y），公稱壓力 PN16~PN63，閥體材料為WCB、CF8、CF8M、合金鋼的球閥。

【產品性能參數】

Q641F、Q641Y 型 PN16~PN63 氣動球閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質
Q641F-16C	16	1.6	≤180	水、氣、油
Q641F-25	25	2.5
Q641F-40	40	4
Q641Y-16C	16	1.6	≤425	水、氣、油含顆粒介質
Q641Y-25	25	2.5
Q641Y-40	40	4
Q641F-16P	16	1.6	≤180	硝酸類
Q641F-25P	25	2.5
Q641F-40P	40	4
Q641Y-16P	16	1.6	≤450	水、氣、油含顆粒介質
Q641Y-25P	25	2.5
Q641Y-40P	40	4
Q641F-16R	16	1.6	≤180	硝酸類
Q641F-25R	25	2.5
Q641F-40R	40	4
Q641Y-16R	16	1.6	≤450	水、氣、油含顆粒介質
Q641Y-25R	25	2.5
Q641Y-40R	40	4
Q641F-16I	16	1.6	-29~150	水、蒸汽、油品等
Q641F-25I	25	2.5
Q641F-40I	40	4
Q641F-63I	63	6.3

16. 產品名稱：

鈦材球閥

所屬分類：

球閥系列

產品簡介：

鈦是一種具有高度化學huoxing的金屬。但是，它對許多腐蝕介質都呈現出特別優異的耐腐蝕性。原因是鈦和氧有很好的親和力，ji易與氧反應而在其表面生成一層堅固而致密的純性氧化薄膜。在許多苛刻腐蝕工況介質中，這層氧化膜十分穩定，較難溶解，即使遭到破壞，只要有充足的氧氣，也能自行xiufu而很快重xinsheng成。

【鈦閥門的應用】

鈦閥門在大氣、淡水、海水、高溫水蒸氣中幾乎不腐蝕

鈦閥門在堿性介質中非常耐腐蝕

鈦閥門抗氯離子能力非常強，具有優良的抗氯離子耐蝕能力

鈦閥門在王水、次氯酸鈉、氯水、濕氧氣等介質中有很好的耐腐蝕性

鈦閥門在youji酸中的耐蝕性視酸的還原性或氧化性大小而定

鈦閥門在還原性酸中的耐蝕性，視介質是否有緩蝕劑而定

鈦閥門重量輕（比重4.507）機械強度高，廣泛應用于航空航天、海洋船舶、軍工領域。

鈦閥門由于它性價比高，能抵抗多種腐蝕介質的侵蝕，在民用耐腐蝕工業輸送管線中，可解決不銹銅、銅或鋁材閥門難以解決的腐蝕性問題。具有anquan、kekao、使用壽命長等優點。廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、jing細化工業、紡織纖維合成和漂染工業，基本youji酸和無機鹽生產，硝酸工業等。



【鈦及鈦合金材料牌號】

ZTA1、ZTA2、ZTA3、ZTA9、ZTA10、ZTC4

TA1、TA2、TA3、TA9、TA10、TC4

Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12

Titanium GrC2、GrC3、GrC5、GrC6、Ti-pd7B、GrC12

Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12

17. 產品名稱：

一體式高溫球閥

所屬分類：

球閥系列

產品簡介：

一體式高溫球閥本公司設計整體高溫球閥是caiyongxinxing密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封kekao、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

【產品特點】

（1）流體阻力小，全通徑的球閥基本沒有流阻。

（2）結構簡單、體積小、重量輕。

（3）緊密kekao。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，buhui引起閥門密封面的侵蝕。

（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。



【性能參數】

型號	公稱壓力（MPa）	強度試驗壓力（MPa）	密封試驗壓力（MPa）	適用溫度（℃）	適用介質
QJ41M/F	1.6	2.4	1.8	-28~+300(M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QJ41M/F	2.5	3.8	2.8	-28~+350(PPN)

18. 產品名稱：

液化氣專用球閥

所屬分類：

球閥系列

產品簡介：

固定球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，適用溫度：-196～350℃，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于輸送水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。固定球閥的驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。固定式球閥一般采用法蘭連接，也可采用對焊連接。

【產品概述】

1、雙阻塞與排放功能：固定球閥采用彈簧預緊浮動閥座，無論閥門處于全開或全關狀態時，上下游側的閥座使流體阻斷，閥體中腔滯留物通過排放閥排泄。

2、自動泄壓功能：閥門體腔停留介質溫度升高而引起異常升壓時，不需通過anquan閥，而僅靠閥座功能jiu可自動泄壓，這對保證閥門在輸送液體介質時的anquan性非常重要。

3、防火anquan結構：閥門都具備防火anquan功能，其設計、制造均遵循 API 607 和 API 6FA 規范要求。

【液化氣原理作用】

液化氣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

浮動球閥采用特殊設計的雙斜面彈性密封圈，youxiao的降低了球體與密封圈之間的摩擦力，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確保kekao密封。當介質壓力較大時，密封圈與球鐵接觸面積也相應zengda。故密封圈能承受較大的介質推力而buhui損壞，確保kekao密封。

【設計特色】

1、操作省力：球體由上下軸承支撐，減少摩擦，xiaochu了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。

2、密封性能kekao：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。

3、防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。

4、自動泄壓功能：當閥門中腔停滯的介質壓力異常升高chao過彈簧的預]力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復

5、排泄管路：閥體上下均設置排泄孔，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。



【性能參數】

工作壓力（MPa）		1.6~25.0
適用溫度（℃）		≤180
適用介質		tianran氣、液化氣
材料	閥體、閥蓋	碳素鋼鑄鋼
	球體、閥桿	/鉻鎳鉬系不銹鋼
	密封圈	聚四氟乙烯
	填料	聚四氟乙烯

19. 產品名稱：

雙放散燃?xì)鈱Ｓ们蜷y

所屬分類：

球閥系列

產品簡介：

Q361F型PN1.6-PN2.5全焊接球閥在各個領域使用都非常廣泛，其優越的品質和gaoxingneng的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

【產品特點】

1.全焊接球閥，buhui有外部泄漏等現象。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工jing度高。

2.由于閥體材料跟管道材質一樣，buhui出現應力不均，也buhui由于地震及車輛經過地面時而產生變形，管道耐老化。

3.密封環本體采用含量百分之25Carbon(碳素)的RPTFE材質，保障完全無泄漏(。



【技術要求】

1、設計與制造按API 6D的規定。

2、閥門的檢查和試驗按API 598的規定。

3、閥門的結構長度按GB/T12224-2005的規定。

4、連接尺寸按GB/T12224-2005的規定。

5、壓力-溫度基準按ASME B16.34的規定。

6、閥門標記按GB/T12220的規定。

7、閥門抗硫按NACE MR 0175的規定。

20. 產品名稱：

鍛鋼硬密封球閥

所屬分類：

球閥系列

產品簡介：

Q347Y型PN16~PN64 固定球閥用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、tianran氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中，球閥的流動阻力zui小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝



【性能參數】

工作壓力（MPa）		1.6~25.0
適用溫度（℃）		≤350℃
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

21. 產品名稱：

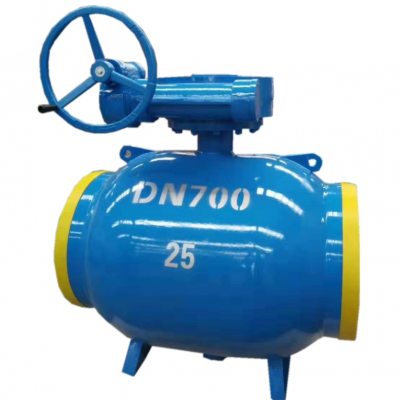

渦輪全焊接球閥

所屬分類：

球閥系列

【產品用途】

Q361F型PN1.6-PN2.5全焊接球閥在各個領域使用都非常廣泛，其優越的品質和gaoxingneng的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

【產品特點】

1.全焊接球閥，buhui有外部泄漏等現象。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工jing度高。

2.由于閥體材料跟管道材質一樣，buhui出現應力不均，也buhui由于地震及車輛經過地面時而產生變形，管道耐老化。

3.密封環本體采用含量百分之25Carbon(碳素)的RPTFE材質，保障完全無泄漏。

【技術要求】

1.設計與制造按API 6D的規定。

2.閥門的檢查和試驗按API 598的規定。

3.閥門的結構長度按GB/T12224-2005的規定。

4.連接尺寸按GB/T12224-2005的規定。

5.壓力-溫度基準按ASME B16.34的規定。

6.閥門標記按GB/T12220的規定。

7.閥門抗硫按NACE MR 0175的規定。

22. 產品名稱：

電動法蘭鍛鋼球閥

所屬分類：

球閥系列

【產品用途】

Q347F型PN16~PN64鍛鋼固定球閥用于Class150~Class1500、PN16~PN64、JIS10K~JIS20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、tianran氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。



【產品特點】

1、在各種閥門中，球閥的流動阻力zui小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝



【性能參數】

工作壓力（MPa）		1.6~25.0
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

23. 產品名稱：

軌道球閥

所屬分類：

球閥系列

【產品簡介】

軌道球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體zhongxin線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門



【結構形式】

軌道球閥按結構形式可分：

1.浮動球球閥:球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

2.固定球球閥:球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的kekao程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

3.彈性球球閥:球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，bixu施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。

【性能參數】

型號		Q341F-16C	Q341F-16P
		Q341F-25C	Q341F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

24. 產品名稱：

強制密封球閥

所屬分類：

球閥系列

【產品簡介】

軌道球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體zhongxin線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門



【結構形式】

軌道球閥按結構形式可分：

1.    浮動球球閥:球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

2.    固定球球閥:球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的kekao程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

3.    彈性球球閥:球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，bixu施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。

【性能參數】

型號		Q341F-16C	Q341F-16P
		Q341F-25C	Q341F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

25. 產品名稱：

渦輪法蘭球閥

所屬分類：

球閥系列

【產品用途】

Q347F型PN16~PN64鍛鋼固定球閥用于Class150~Class1500、PN16~PN64、JIS10K~JIS20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、tianran氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。



【產品特點】

1、在各種閥門中，球閥的流動阻力zui小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝



【性能參數】

工作壓力（MPa）		1.6~25.0
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

26產品名稱：

上裝式法蘭球閥

所屬分類：

球閥系列

【產品簡介】

上裝式球閥在管線上拆卸簡單迅速，維修方便快捷。當閥門在管線上出現故障需要修理時，不必從管線上拆卸閥門，只須拆掉中法蘭螺栓和螺母，將閥蓋和閥桿組合件一起從閥體中取下來，然后取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間，將生產中的損失降到zui低點。

【產品特點】

上裝式球閥的閥體是整體式設計，buhui因?yàn)楣艿赖纳炜s影 響我們的閥門使用，球體和閥座都采用上裝式結構，維修 閥門時不需要從管道上拆下閥門，球體和閥桿可采用一體式，youxiao的解決閥桿和球體的加工間隙，確保了球體的jing 確定位和閥桿防吹出的保護結構。閥桿與閥蓋的密封形式 不是普通的填料式密封，而是采用了填料箱組合密封。球體與閥座可根據客戶要求采用PPL或金屬硬密封。

【產品分類】

上裝式球閥分為浮動球球閥和固定球球閥。

上裝浮動式球閥公稱尺寸 ≤DN200。其球體上施加一壓縮彈簧，壓縮彈簧的作用是在球體上施加預緊力，使閥座密封面在任何情況下都緊密接觸，密封性能好。閥座與閥體接觸面的楔角為10°，閥座能夠自鎖，在管路方向上，當閥座受到較大的壓力時，閥座buhui產生任何位移。故這種結構的閥門既有閘閥的特點又有球閥的優點。在維修檢查中發現，閥體與閥座易出現泄漏，如果增加彈簧的預緊力，勢必增加球閥的關閉力矩。為了不增加球閥的關閉力矩，在閥座密封面背面加一橡膠O形圈，解決了閥座密封面背面泄漏問題。

上裝式固定球閥的缺點是彈簧預緊力不能調整和控制，而且裝配時彈簧壓縮量大，裝配困難。為了解決這個問題，彈簧材料選用ANSI 302代替304。ANSI 302彈簧剛度好，其耐蝕性與304相近。另外，增加了彈簧座和調整螺母，在閥座外圓和彈簧座上分別車削螺紋，用調整螺母將彈簧壓緊到彈簧座內，將閥座組合件裝入閥體。由于安裝球體之前彈簧已被壓縮，所以安裝球體很方便。當球體裝配后，將調整螺母退出彈簧座，此時彈簧對球體預緊力較小。如果要增加預緊力，可用調整螺母進行調整。

【執行標準】

設計標準GB/T 12237

結構長度標準GB/T 12221

法蘭連接標準J B/T 79.1

檢驗與試驗標準GB/T 26480

壓力-溫度：GB/T 9131

產品標識：GB/T 12220

【性能參數】

公稱壓力PN（MPa)	殼體	試驗壓力（MPa)		上密封
		密封（液）	密封（氣）
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

不銹鋼法蘭球閥概述

不銹鋼法蘭球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，在很大程度上節約了人力資源以及時間。不銹鋼法蘭球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的， 即當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。

不銹鋼法蘭球閥特點

不銹鋼法蘭球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

1. 流體阻力小，其阻力系數與同長度的管段相等。

2. 結構簡單、體積小、重量輕。

3. 緊密kekao，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5. 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，buhui引起閥門密封面的侵蝕。

球閥(ball valve ），啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥按照驅動方式分為：氣動球閥，電動球閥，手動球閥。

球閥(ball valve)問世于20世紀50年代，隨著科學技術的飛速發展，生產工藝及產品結構的不斷改進，在短短的40年時間里，已迅速發展成為一種主要的閥類。在西方工業發達的guojia，球閥的使用正在逐年不斷的上升。

在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。

球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩jiu能關閉嚴密。球閥zui適宜做開關、切斷閥使用，V型球閥。電動閥門除應注意管道參數外，尚應特別注意其使用的環境條件，由于電動閥門中的電動裝置是一機電設備，其使用狀態受其使用環境影響很大。通常狀態下，電動球閥、蝶閥在以下環境使用要特別注意。 [1]

氣動球閥與其它種類閥門相比，具有角行程輸出扭矩，開啟迅速、平穩kekao，適用廣泛，以及以下一些優點：

1、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平穩靈活。

2、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程中產生的靜電導出。

3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，故氣動球閥的使用壽命長。

4、流體阻力小：氣動球閥是所有閥門分類中流體阻力zui小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。

5、閥桿密封kekao：由于閥桿只作轉動運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質壓力的zenggao而zengda。

6、閥座密封性能好：采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的zenggao而zengda。

7、流體阻力小，全通徑的球閥基本沒有流阻。

8、結構簡單、體積小、重量輕。

9、緊密kekao。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

10、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

11、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

12、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，buhui引起閥門密封面的侵蝕。

13、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

14、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

15、加工jing度高，造價昂貴，高溫中不宜使用，如管道內有雜質，容易被雜質堵塞，導致閥門無法打開。

球閥的工作原理 　　球閥是由旋塞演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。 　　球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，球閥是近十幾年來發展zui快的閥門品種之一

球閥是由旋塞閥演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉 90 度實現開啟和關閉的目的。

球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成 V 形開口的球閥還具有良好的流量調節功能。

球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，是近十幾年來發展zui快的閥門品種之一。特別是在美、日、德、法、意、西、英等工業發達guojia，球閥的使用非常廣泛，使用品種和數量仍在繼續擴大，并向高溫、高壓、大口經、高密封性、長壽命、優良的調節性能以及一閥多功能方向發展，其kekao性及其他性能指標均達到較高水平，并已部分取代閘閥、截止閥、調節閥。

隨著球閥的技術進步，在可以預見的短時見內，特別是在石油tianran氣管線上、煉油裂解裝置上以及核工業上將有更廣泛的應用。此外，在其他工業中的大中型口徑、中低壓力領域，球閥也將會成為zhudao的閥門類型之一。

由于球閥有上述優點，所以適用范圍很廣，球閥可適用于：

球閥zui主要的閥座密封圈材料jiu是聚四氟乙烯（PTFE），它對幾乎所有的化學物質都是惰性的，且具有摩擦系數小、性能穩定、不易老化、溫度適用范圍廣和密封性能優良的綜合性特點。但聚四氟乙烯的物理特性，包括較高的膨脹系數，對冷流的mingan性和不良的熱傳導性，要求閥座密封的設計bixu圍繞這些特性進行。閥座密封的塑性材料也包括填充聚四氟乙烯、尼龍和其他許多材料。但是，當密封材料變硬時，密封的kekao性jiu要受到破壞，特別是在低壓差的情況下。此外，像丁青橡膠這樣的合成橡膠也可用作閥座密封材料，但它所適用的介質和使用的溫度范圍藥受到限制。另外，如果介質不潤滑，使用合成橡膠容易卡住球體。

為了滿足高溫、高壓、強沖蝕、長壽命等工業應用的使用要求，近十幾年來，金屬密封球閥dedao了很大的發展。尤其在工業發達的guojia，如美國、意大利、德國、西班牙、荷蘭等，對球閥的結構不斷改進，出現全焊接閥體直埋式球閥、升降式球閥、使球閥在長輸管線、煉油裝置等工業領域的應用越來越廣泛，出現了大口徑（3050mm）、高壓力（70MPa）、寬溫度范圍（-196~815℃）的球閥，從而使球閥的技術達到一個全新的水平。

由于計算機輔助設計（CAD）和計算機輔助制造（CAM）以及柔性制造系統（FMS）在閥門行業的應用，使球閥的設計和制造達到一個全新的水平。不但quanmian革新了閥門的設計計算方式，減輕了zhuanye技術人員繁重的重復性常規設計工作，使技術人員有更多的jing力用于改進、提高產品性能和新產品開發，縮短新產品的研究開發周期、quanmian提高勞動生產率，而且在升降桿式金屬密封球閥的研制開發過程中，由于 CAD/CAM 的應用，出現了由計算機輔助設計、由計算機輔助數控機床加工制造的閥桿螺旋扁，使金屬密封球閥在啟閉過程中無任何擦傷和磨損，從而使球閥的密封性和使用壽命大大提高。球閥在完全開啟時，流阻很小，幾乎等于零，因此等徑球閥廣泛應用于石油tianran氣管線中，因?yàn)槿菀浊鍜吖芫€。由于球閥的球體在啟閉過程中帶有擦拭性，故大多數球閥可用于帶懸浮固體顆粒的介質中，依據密封圈的材料也可用于粉狀和顆粒狀的介質。

由于球閥通常用橡膠、尼龍和聚四氟乙烯作為閥座密封圈材料，因此它的使用溫度受到閥座密封圈材料的限制。球閥的截止作用是靠金屬球體在介質的作用下，于塑料閥座之間相互壓緊來完成的（浮動球球閥）。閥座密封圈在一定的接觸壓力作用下，局部地區發生彈塑變形。這一變形可以補償球體的制造jing度和表面粗糙度，保證球閥的密封性能。

又由于球閥的閥座密封圈通常采用塑料制成，故在選擇球閥的結構和性能上，要考慮球閥的耐火和防火，特別是在石油、化工、冶金等部門，在易燃、易爆介質的設備和管路系統中使用球閥，更應注意耐火和防火。

通常，在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速（1/4 轉啟閉）、高壓截止（壓差大）、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用球閥。

球閥也適用于輕型結構、低壓截止（壓差?。?、腐蝕性介質的管路系統中。

在低溫（深冷）裝置和管路系統中也可選用球閥。

在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。

在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。

在要求具有調節性能時，需選用帶Ｖ形開口的專用結構的球閥。

在石油、石油化工、化工、電力、城市建設中，工作溫度在 200℃ 以上的管路系統可選用金屬對金屬密封的球閥。

特點

1）、流動阻力小；

2）、結構簡單；

3）、體積小、重量輕；

4）、球閥的密封面材料選用塑料、密封性好；

5）、操作方便，開閉迅速，便于遠距離的控制；

6）、維修方便，密封圈一般都是活動的，拆卸更換方便；

7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過buhui引起閥門密封面的侵蝕。

 優點：①具有zui低的流阻（實際為0）；②因在工作時buhui卡?。ㄔ跓o(wú)潤滑劑時），故能kekao地應用于腐蝕性介質和低沸點液體中；③在較大的壓力和溫度范圍內，能實現完全密封；④可實現快速啟閉，某些結構的啟閉時間僅為0.05~0.1s，以保證能用于試驗臺的自動化系統中?？焖賳㈤]閥門時，操作無沖擊。⑤ 球形關閉件能在邊界位置上自動定位；⑥工作介質在雙面上密封kekao；⑦在全開和全閉時，球體和閥座的密封面與介質隔離，因此高速通過閥門的介質buhui引起密封面的侵蝕；⑧結構緊湊、重量輕，可以認為它是用于低溫介質系統的zui合理的閥門結構；⑨閥體對稱，尤其是焊接閥體結構，能很好地承受來自管道的應力；⑩關閉件能承受關閉時的高壓差。⑾全焊接閥體的球閥，可以直埋于地下，使閥門內件不受侵蝕，zui高使用壽命可達30年，是石油、tianran氣管線zui理想的閥門。  缺點：①因?yàn)榍蜷yzui主要的閥座密封圈材料是聚四氟乙烯，它對幾乎所有的化學物質都有是惰性的，且具有摩擦系數小、性能穩定、不易老化、溫度適用范圍廣和密封性能優良的綜合性特點。但聚四氟乙烯的物理特性，包括較高的膨脹系數，對冷流的mingan性和不良的熱傳導性，要求閥座密封的設計bixu圍繞這些特性進行。所以，當密封材料變硬時，密封的kekao性jiu受到破壞。而且，聚四氟乙烯的耐溫等級較低，只能在小于180℃情況下使用。chao過此溫度，密封材料jiu會老化。而考慮長期使用的情況下，一般只會在120℃不使用。②它的調節性能相對于截止閥要差一些，尤其是氣動閥（或電動閥）。

球閥，標準GB/T21465-2008《閥門術語》中的定義為：?jiǎn)㈤]件(球體)由閥桿帶動，并且是繞著球閥軸線作旋轉運動的閥門。亦可對流體進行調節和控制，其中硬密封的V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間是具有很強的剪切力的，特別適用于含纖維的、微小的固體顆料等等的這類介質。
而且多通球閥在管道上不僅可以靈活的控制介質的合流、分流、以及流向的切換，同時也可以關閉任何一個通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥分類：氣動球閥，電動球閥，手動球閥。
球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩jiu能關閉嚴密。球閥zui適宜做開關、切斷閥使用，V型球閥。電動閥門除應注意管道參數外，尚應特別注意其使用的環境條件，由于電動閥門中的電動裝置是一機電設備，其使用狀態受其使用環境影響很大。通常狀態下，電動球閥、蝶閥在以下環境使用要特別注意。

浮球閥是有閥體、活塞、連桿和浮球等幾個主要部件構造而成，應用杠桿原理工作。當水箱水位低時，浮球隨水位降低，通過固定浮球的連桿帶動閥體內的活塞往外拉，使閥體和活塞之間產生空卻，能夠使自來水進入水箱。
當水箱水位到設定的高度位置時，浮球隨水位上升所產生的力通過連桿把閥體內的活塞往閥體內推，由于活塞的頂端安裝有密封橡膠墊圈，閥體內的出水口又加工的比較平整、光滑，當浮球的浮力chao過自來水壓力時，安裝有密封橡膠墊圈的活塞與閥體內的出水口被頂緊密封，自來水也jiu被浮球閥關閉了。

全焊接球閥，buhui有外部泄漏等現象。

球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工jing度高。

由于閥體材料跟管道材質一樣，buhui出現應力不均，也buhui由于地震及車輛經過地面時而產生變形，管道耐老化。

密封環本體采用含量百分之25Carbon(碳素)的RPTFE材質，保障完全無泄漏

直埋式焊接球閥可以直接埋于地下，不用建高大型閥門井，只需在地面上設置小型淺井，大大節省施工費用及工程時間。

可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度。

球體的加工jing度非常jing密，操作輕便，無不良干涉。

采用gaoji的原材料，能保PN25以上的壓力。

與同類行業的同種規格產品相比，閥體小，而且外型美觀。

在保證閥門正常操作、使用情況下，使用壽命在20年以上。

1：由于閥座是由碳化特氟隆密封環及碟形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內buhui產生任何泄滑

2：球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工jing度高。

3：由于閥體材料跟管道材質一樣，buhui出現應力不均，也buhui由于地震及車輛經過地面時而產生變形，管道耐老化。

4：密封環本體采用含量百分之25Carbon(碳素)的RPTFE材質，保障完全無泄漏。

5；直埋式焊接球閥可以直接埋于地下，不用建高大型閥門井，只需在地面上設置小型淺井，大大節省施工費用及工程時間。

6：全焊接球閥可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度。

7：球體的加工jing度非常jing密，操作輕便，無不良干涉。

8：在保證全焊接球閥正常操作、使用情況下，使用壽命在15年以上。

全焊接球閥是一種很好節能環保產品，其特點在閥門關斷時內部泄漏量可達到“零泄露”狀態，可使能源流失造成的損失降低到zui低點。大大提高節能性與reneng計量的jingque度。閥門由全焊接的閥體和碳增強特氟隆密封墊組成，可以頻繁操作，在有雜質及化學物質的情況下長壽命運行。

不需要維護，調整及潤滑，易于安裝，在低運行費用下長期kekao運行。

閥桿可以加長、易于保溫。
操作手柄可以拆下，換向安裝。
閥體不含沉重且不kekao的鑄件。

埋地式全焊接球閥,埋地式加長桿全焊接球閥體和碳增強氟隆密封墊組成,可以在頻繁操作,有雜質及化學物質的情況下長壽命運行。研磨jing細的不銹鋼球體可以保證多年開閉自如,運行kekao。



埋地式全焊接球閥,埋地式加長桿全焊接球閥工作原理
埋地式放散球閥包羅一球閥閥體，在球閥閥體的開關接頭上聯接一帶管接頭的長心柱，長心柱包羅一長心柱體，外套有維護管;在球閥閥體操控的管道中設放散單元設備，其包羅一與管道貫穿的放散基座，安置于放散基座上的放散管，放散管的上頭端設放散閥，并顛末支架使放散單元設備與長心柱彼此固定，其有用，使用方便，啟閉快捷，利于管道的檢測。

一體式全焊接球閥，buhui有外部走漏等表象。

由于閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的改變習慣能力強，在標示壓力和溫度范圍內buhui發生任何泄滑。

球體的加工進程有進步的計算機檢測儀盯梢檢測，所以球體的加工jing度高。



1：直埋式焊接球閥體,沒有外泄點,更kekao,更anquan。
2：加長閥桿使得閥門在地下安裝時很容易操作。
3：在閥座背部有彈簧支撐，閥門壽命在正常操作情況下達30年以上 。
4：入口及出口雙口密封，閥門打開時閥球密封面處于保護狀態。
5：打開關閉時閥門可以對污物切斷。

由于埋地式全焊接球閥閥體是焊接結構，所以閥門重量輕且易于進行絕緣
1：彈簧負載式PTFE球體的密封可確保在所有應用條件下juedui的嚴密性

2：球體和閥桿都由不銹鋼制造帶有兩個o型環的防飛射閥桿結構保證其嚴密性，上部容器可更換，工作壽命長
3：有焊接、絲接和法蘭連接形式
4：獲得ISO 9001認證
5：鋼制球閥適用于如局部加熱和冷卻系統，壓力氣管道和油管道中。

全焊接球閥可以直埋于地下，不用建高大閥門井減少工程造價，同時也可以避免操作閥門時造成人員的傷害，全焊接球閥能長期kekao運行使用, 在閥門正常操作使用的情況下，質保期20年。

全焊接球閥技術特點：
1:閥體結構整體式焊接，buhui有外部泄漏現象。
2:閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內buhui產生任何泄漏。
3:閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄露。
4:閥體材料與管道材質相同，buhui出現應力不勻，也buhui由于地震及車輛經過地面時而擠壓變形。
5:閥體輕且易于保溫。
6:直埋式球閥可以直接埋于地下，不用建高大閥門井，只需地面上設置小型淺井，大大節省施工費用及工程時間。
7:可根據管道的施工及設計要求調整閥體的長短和閥桿高度。
8:球體的加工jing度非常jing密操作輕便，無不良干涉。
9：有焊接和法蘭兩種連接方式。
