設計鋼套鋼保溫管道結構依據滑動方式不同分為：內滑動式與外滑動式兩種。

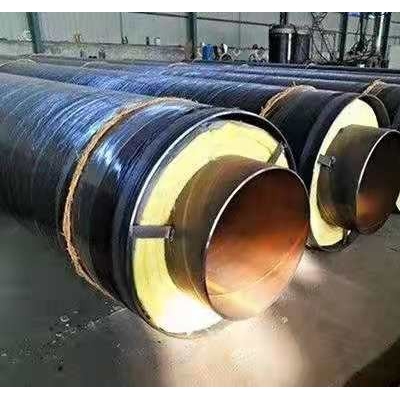

1、內滑動式：保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成。

2、外滑動式：保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。

      利用鋼套管強度高、密封性好的特點，成功地解決了防水抗漏的難點。用鋼管做外保護層，具有強度高，不易損壞且能承受圈套上部荷載的特點，為達到長壽命，對鋼外套管需進行防腐處理，保障了供熱管道的安全性，可以在不同溫度環境下更安全的廣泛應用，尤其適用于高溫蒸汽管道項目。

      鋼套鋼蒸汽保溫管道設計結構機理：
