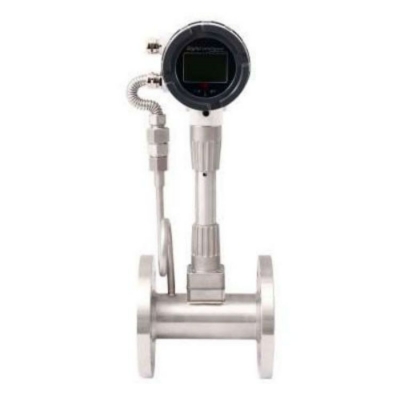

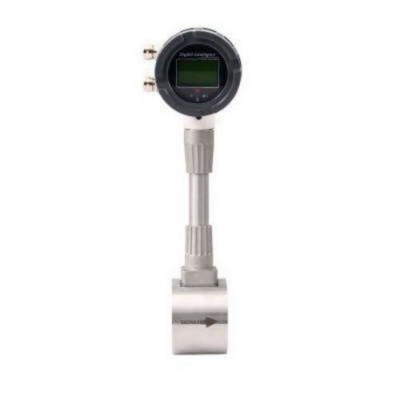

抗振型蒸汽流量計 溫壓補償一體式 蒸汽遠程抄表流量計-智遠儀表產品技術特點：

1. 渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償?shù)哪康氖菫榱说玫搅黧w的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。
2. 抗振型蒸汽流量計 溫壓補償一體式 蒸汽遠程抄表流量計-智遠儀表壓力損失小，應用范圍廣，蒸汽、氣體、液體流量均可測量
3. 用口徑DN50的渦街流量計測量可燃氣體的流量，若管道內的大流量Qmax ＝200m3/h時，傳感器的壓力損失是：△P ＝1.08×10-6 ρv2（kPa）= 0.605 KPa
4. 在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。
5. STR渦街流量計根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處,調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D

        抗振型蒸汽流量計 溫壓補償一體式 蒸汽遠程抄表流量計-智遠儀表從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號,作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的?！?,把該項工作列人“七五”科技攻關計劃中，由重慶工業自動化儀表研究所牽頭，承擔了渦街流量計干標定試驗研究工作。幾年中進行了大量的試驗研究取得階段性成果
青島智遠儀表抗振型蒸汽流量計 溫壓補償一體式 蒸汽遠程抄表流量計-智遠儀表安裝注意事項：
●傳感器可以安裝在（室內或室外）水平、垂直或傾斜的管道上。但當測量液體時，管道內必須充滿液體，當安裝在垂直或傾斜管道上時，液體的流向應自下向動。
●渦街流量傳感器的上游側和下游側應有較長的直管段。其上、下游直管段長度根據管道狀況不同而不同，傳感器上游應盡量避免安裝調節閥、減壓減溫裝置或半開閥門，應將調節閥或半開閥門安裝在傳感器的下游8DN（通徑的八倍）之后。
●安裝傳感器的直管段應盡可能的與傳感器通徑（DN）一致。若無法一致時，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
●被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
●抗振數字渦街可承受全向重力加速度值2g,振幅10-110HZ的振動和信號；電板外罩屏蔽殼，對非強大的電磁場能有效屏蔽。所以大多數的振動和場合，數字渦街都能有效解決計量。
●將配備的用法蘭分別焊接到上游和下游直管段上，應使用閥蘭與直管段的內徑嚴格保持垂直和同心。
●將傳感器夾裝在焊有用法蘭的上、下游直管段上，并用螺栓緊固。應使上游和下游直管段與傳感器保持同心。
●將裝配好直管段的傳感器裝配到管道上。并且應注意傳感器的流向標志要與管道內流體的流向一致。
        正確地選擇安裝點和正確安裝STR預付費流量計都是非常重要的環節，若安裝環節失誤輕者影響測量精度，重者會影響流量計的使用壽命，甚至?xí)p壞流量計。流量調節閥或壓力調節閥盡量安裝在流量計下游5D以遠處，若必須安裝在流量計的上游，蒸汽遠程抄表流量計 上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。帶監檢證結算儀表上游若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。 特別注意：渦街安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的 壽命影響，非常容易對流量計造成損壞。盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于抗振型蒸汽流量計 溫壓補償一體式 蒸汽遠程抄表流量計-智遠儀表的下垂非常容易造成流量計于法蘭的泄露，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。萊蕪流量計從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號,開成功發雙發生體和雙檢測元件應力式渦街流量計并首先在安裝使用書中向客戶提供干標定技術指標；東京計裝誅式會社開發成功光電式渦街流量計,防爆型式：普通非防爆型，隔爆型（可選），測量流體：飽和蒸汽、過熱蒸汽、壓縮空氣等一般氣體、液體,接入溫度壓力信號還可以自動進行溫度壓力補償。它將來自渦街流量計的脈沖信號轉換為瞬時流量并進行累積用于就地顯示，并輸出一個與瞬時流量成正比的4~20mA的信號，以方便同DCS的連接
